Valena

Розетка телевизионная TV оконечная 10dB Legrand Valena (Сл. Кость)

774330

на складе

669,00 руб

Внимание:
точную стоимость уточняйте у менеджера при заказе.

Подробнее

Розетка Legrand Valena телевизионная оконечная

Механизм одиночной, конечной эфирной розетки 774330 продается без рамки. На фотографии изделие представлено в комплекте для большей информативности, а сама установочная рамка приобретается отдельно.
Подключение к TV-розетке 774330 рассчитано для гнезд ("мама") диаметром 9,5 мм., а сам механизм розетки имеет разъем - штекер ("папа").
Розетка Legrand Valena телевизионная оконечная 774330 имеет затуханием 10dB и рассчитана на схему разводки по типу - "шлейф". При таком подключении телевизионный кабель идет от розетки к розетке. Если у вас в цепи есть несколько ТВ-розеток, то в начале цепи и в середине ставятся проходные ТВ розетки, а в конце – оконечная. Данным способом разводки значительно экономится кабель. Устанавливается розетка в стандартную монтажную коробку скрытого монтажа. Для настенного монтажа механизма следует использовать специальные коробки открытого монтажа (артикул 776131). Механизмы всех розеток оснащены надежным креплением на винтах и на захватах. Рамка защелкивается на механизме. Ее конструкция позволяет регулировать глубину посадки до 2 мм (например: если механизм установлен в стену с тканевым покрытием).
Чистка лицевой панели розетки и рамки нужно производить влажной тканью. Запрещается использование агрессивных и коррозийных химических веществ.
Суппрот розетки изготовлен из оцинкованной стали. Контактная группа - AgNi (без содержания кадмия, являющегося элементом загрязняющим окружающею среду). Цвет лицевой панели розетки: Слоновая кость (RAL 1013).

Топология подключения Tv розетки концевой 774330. Разводка по типу "шлейф".

Подключение ТВ розетки 774330 Legrand Valena

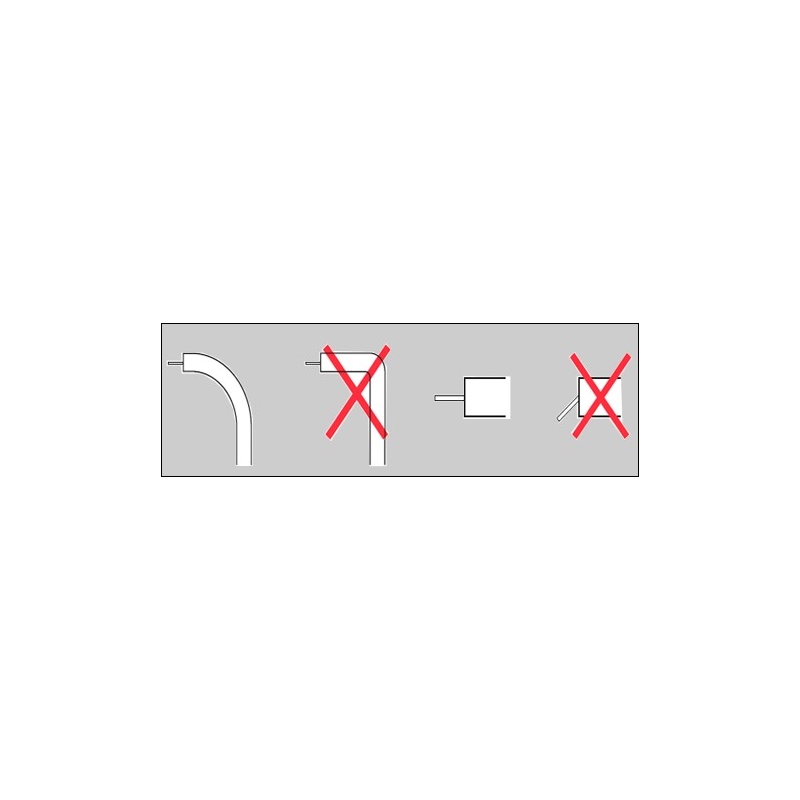

Правильное положение телевизионного кабеля при подключении к ТВ-розетке 774330

Подключение розетки ТВ 774330

Монтаж розетки TV концевой 774330 Legrand Valena.

Монтаж розетки Тв 774330 Легранд Валена

Таблица сигналов ТВ-розетки 774330

Таблица сигналов Розетки ТВ 774430 Legrand Valena

Размеры захватов на выключателях Легранд Валена
